Tutorial Básico sobre Los Binarios en Electrónica

Los números binarios significan una parte esencial en la electrónica. Es el flujo de información en forma de ceros y unos que son utilizados por los ordenadores y sistemas digitales. En números binarios es que los circuitos digitales procesan señales, que contienen sólo dos niveles de tensión o estados, se etiquetan como "0" lógico y "1" Lógico. Lógico "1" representa un voltaje más alto como 5 voltios y la lógica "0" representa baja tensión como 0 voltios o aproximado. Estos niveles de tensión son conocidos como dígitos binarios, o bits binarios.

1. Bits binarios de ceros y unos:

Sólo hay dos valores booleanos válidos para representar ya sea un "1" lógico o un "0" lógico. El sistema de número binario es un sistema de numeración en base 2 que sigue el mismo conjunto de reglas en matemáticas como el decimal comúnmente utilizado o el sistema numérico de base-10. Las tensiones utilizadas para representar un circuito digital pueden ser de cualquier valor. Pero en los sistemas digitales e informáticos que se mantienen muy por debajo de los 10 voltios. Estas tensiones en los sistemas digitales se llaman "niveles lógicos".

Las formas de onda o señales digitales consisten en niveles discretos o distintivos de tensión que van cambiando entre los estados "LOW", "HIGH" y. Circuitos y los sistemas electrónicos se pueden dividir en dos categorías principales: circuitos analógicos y circuitos digitales.

2. Voltaje analógico de salida:

El siguiente es un ejemplo para mostrar la diferencia entre un análogo (o analógica) de circuito y un circuito digital:

Este es un circuito analógico. La tensión de salida puede variar, ya sea lenta o rápidamente de un valor a otro.

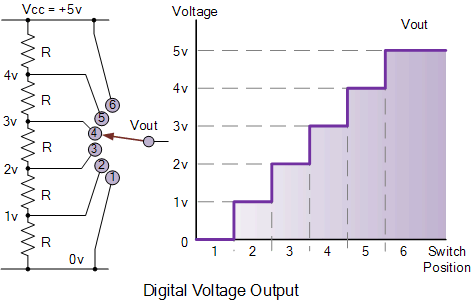

3. Voltaje digital de salida:

En este ejemplo de circuito digital, el contacto deslizante del potenciómetro ha sido reemplazado por un solo interruptor giratorio que está conectado a su vez a cada unión de la cadena de resistencia en serie, formando una red básica de divisor de potencial. La principal diferencia entre una señal analógica y una digital es que una "analógica" está cambiando continuamente con el tiempo, mientras que una "Digital" tiene valores discretos (paso a paso). En algunos circuitos se pueden combinar muchas señales analógicas y digitales.

4. Niveles digitales lógicos:

En todos los circuitos electrónicos e informáticos, sólo dos niveles lógicos están autorizados a representar a un solo estado, conocido como un 1 lógico o un 0 lógico, alto o bajo, Verdadero o Falso.

Por lo general, el cambio de un nivel de tensión se realiza lo más rápidamente posible para evitar que se pierda de conmutación del circuito lógico. En IC's TTL estándar (circuito lógico transistor-transistor) Una pre-definida gama de límites de tensión de entrada y salida del IC está ahí para definir la lógica del valor "1" y "0" lógico.

El uso de un suministro de 5 voltios para cualquier entrada de tensión entre 2,0 V y 5 V se reconoce como un valor lógico "1" y cualquier entrada de tensión por debajo de 0.8V es reconocido como un "0"  lógico. Los números binarios se utilizan comúnmente en circuitos digitales y de la computadora y están representados por cualquiera de un lógico "0" o un "1" lógico. Los sistemas de numeración binario son en su mayoría compatibles con la codificación digital de la señal de binaria, ya que utiliza sólo dos dígitos, uno y cero, para formar diferentes figuras.
